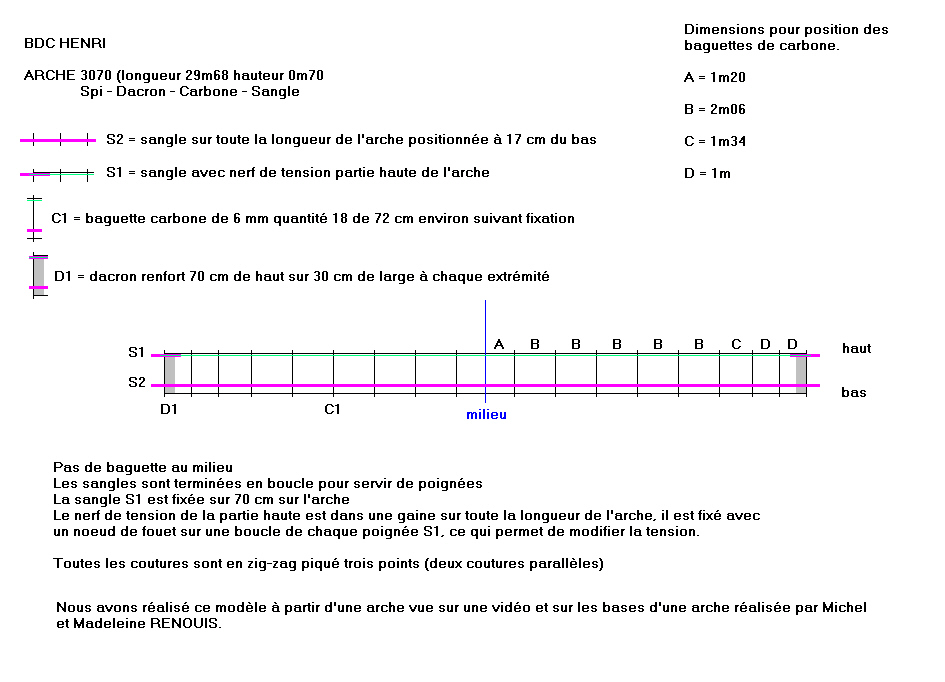

 Plan et photos des détails pour la réalisation de l'arche 3070

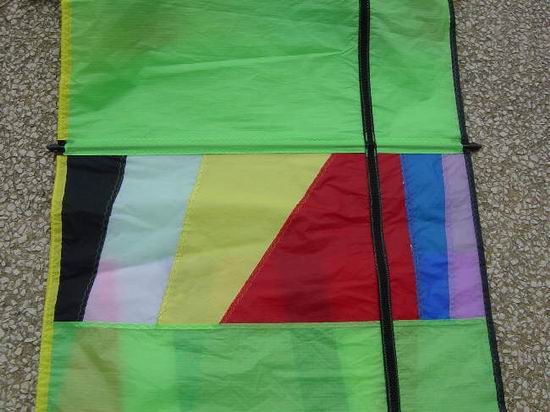

À gauche, la gaine en jaune pour le passage du nerf de tension, et sur la partie droite la sangle sur toute la longueur de l'arche.

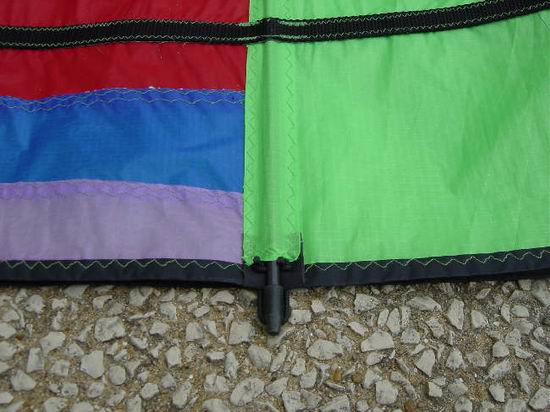

En haut de la photo la sangle, au milieu en bas, l'extrémité d'une baguette de carbone. Une gaine pour le passage de la baguette sous la sangle. Le maintien en position des baguettes est réalisé par de l'élastique. Mettre un renfort en dacron pour chaque fixation des baguettes.

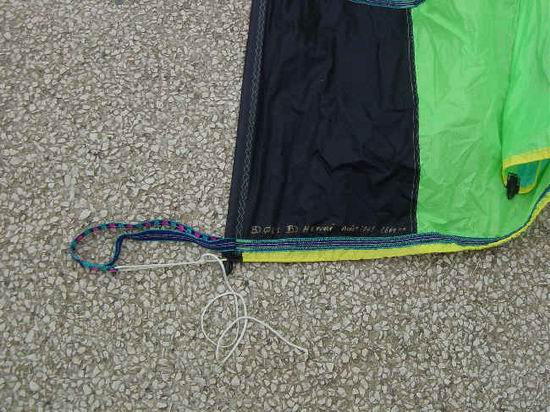

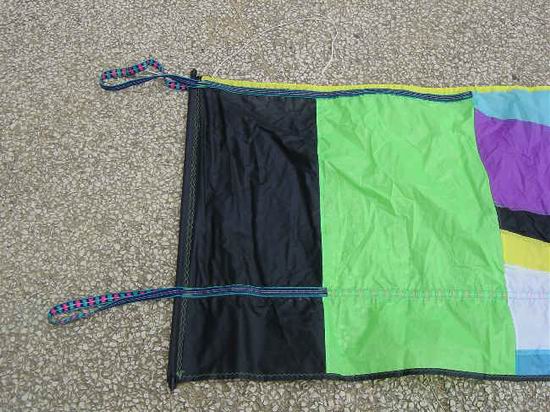

Une extrémité de l'arche avec les deux poignées. La poignée du bas est la sangle qui fait toute la longueur de l'arche.

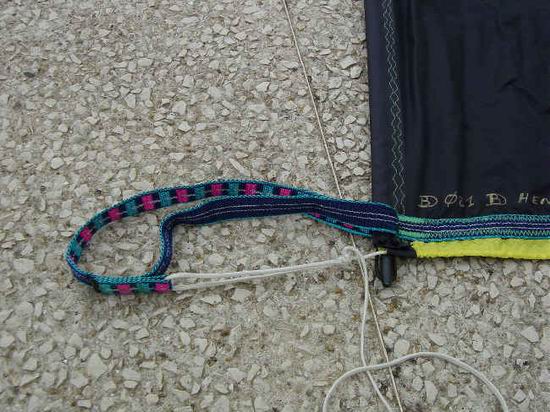

Détail de la poignée haute avec la boucle qui permet le réglage du nerf de tension.
